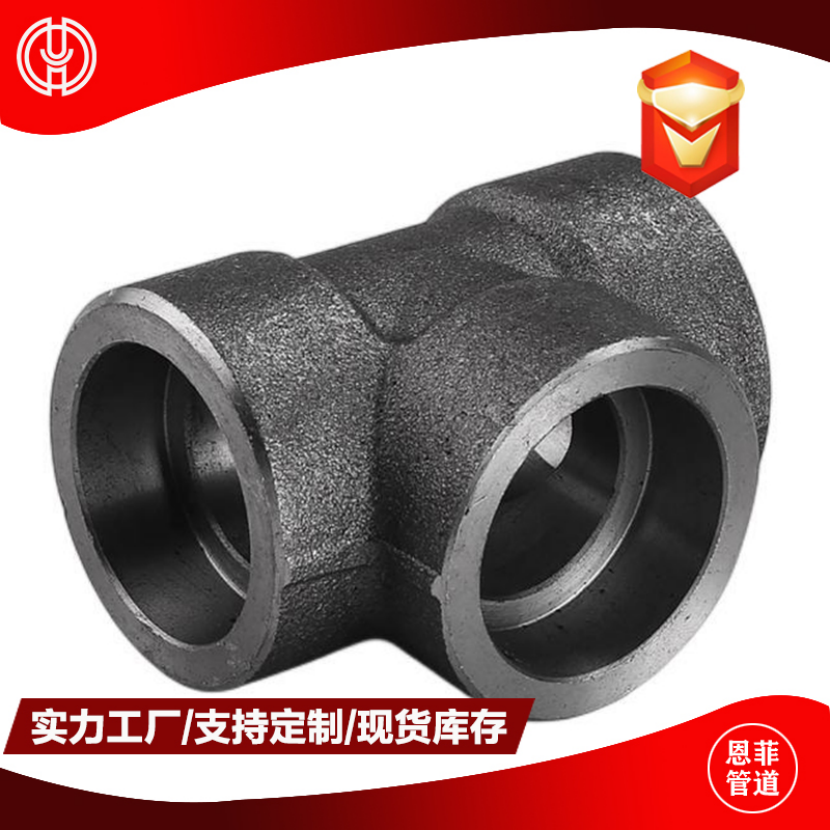

КОВАНЫЕ ФИТИНГИ – ТРОЙНИК
Конструктивные особенности:
Кованые тройники — это фитинги для труб высокого давления, используемые для распределения или объединения потока в трубопроводной системе.
Они имеют три отверстия — одно входное и два выходных (или наоборот), расположенных под углом 90 градусов, образуя Т-образную форму.
Изготавливаются методом горячей ковки цельных прутков с последующей механической обработкой с точными допусками, что обеспечивает прочность, компактность и надежность.
Типы тройников:
Равнопроходной тройник: все три ответвления имеют одинаковый диаметр.
Переходной тройник: одно или два ответвления меньше основного трубопровода.
Доступны соединения под сварку враструб (SW) и резьбовые (THD) типы.
Стандарты:
ASME B16.11 – Кованые фитинги
ПСС СП-79 / СП-83 / СП-95
BS 3799 (необязательно)
Номинальные значения давления:
Класс 2000 / 3000 / 6000 / 9000
Предназначен для использования в системах высокого давления и высокой температуры.
Приложения:
Идеально подходит для:
Разветвление потока или распределение давления
Линии КИП
Трубопроводы высокого давления малого диаметра
Используется в таких отраслях, как:
Нефть и газ
Нефтехимическая
Электростанции
Морские и оффшорные
Нефтеперерабатывающие заводы
Котельные системы
Распространенные материалы:
Углеродистая сталь (ASTM A105)
Нержавеющая сталь (ASTM A182 F304/F316 и т. д.)
Легированная сталь (ASTM A182 F11, F22)
Также доступны из дуплекса, инконеля, монеля и других экзотических сплавов.
Типы подключения:
Раструбная сварка (SW): обеспечивает прочные и герметичные сварные швы
Резьбовое соединение (THD): резьба NPT или BSPT, легко собирается/разбирается
Рекомендация:
Кованые тройники являются важнейшими компонентами любой системы трубопроводов высокого давления малого диаметра, обеспечивая контролируемое разделение или объединение потоков.
Они обеспечивают превосходную механическую целостность и герметичность по сравнению с литыми аналогами.
Рекомендуется для использования в системах, требующих компактной конструкции, прочности и долговечности под давлением.
